利亞德與賽富樂斯聯合發布《量子點(QD-mLED)直顯解決方案白皮書》
2024年8月29日，利亞德光電股份有限公司（Leyard Optoelectronic Co., Ltd.）與賽富樂斯半導體科技有限公司（Saphlux, Inc.）聯合發布《量子點（QD-mLED）直顯解決方案白皮書》。
前言：
量子點是當前顯示科技中非常優秀的色彩表現材料。市面上傳統LED直顯的色域極限是Rec. 2020標準的88%，傳統的液晶（LCD）顯示的色域極限是Rec. 2020標準的97.3% （CIE1976）1，而量子點材料產生的單色光幾乎可以覆蓋人眼看到的所有自然界色彩，并且能夠提供更飽和的顏色，因此可以達到100%的Rec. 2020色域范圍覆蓋2。

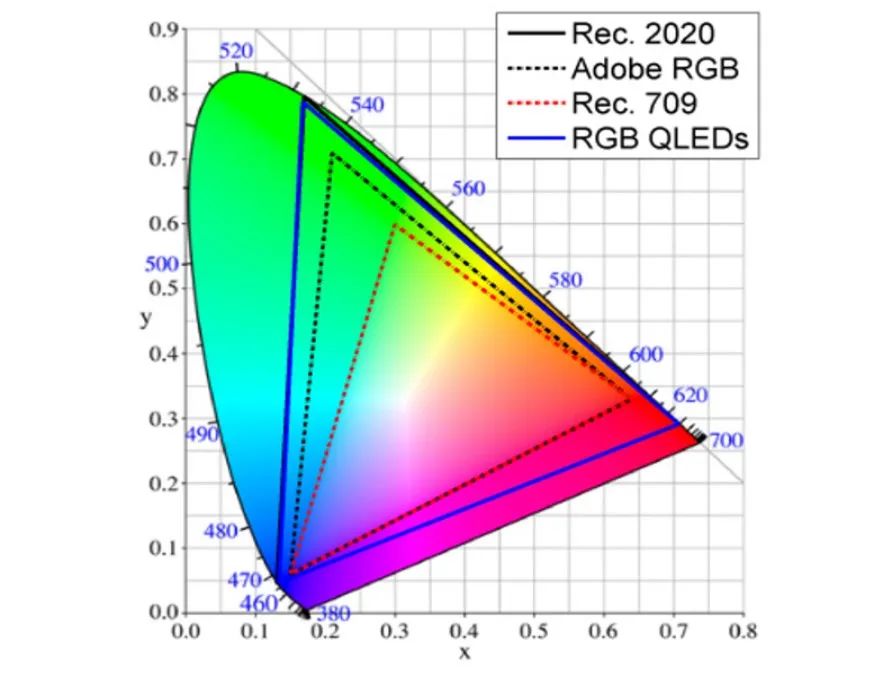

圖1 量子點LED全彩顯示色域范圍與Rec. 2020標準對比示意圖3
量子點（Quantum Dots）是一類具有獨特光學和電學性質的半導體納米晶體，同時也是一種光致發光材料。2023年，諾貝爾化學獎授予了孟吉·巴文迪（Moungi G. Bawendi）、路易斯·布魯斯（Louis E. Brus）和阿列克謝·葉基莫夫（Aleksey Yekimov），以表彰他們“發現和合成量子點”的貢獻4。
量子點的最獨特之處在于其發光波長與特性取決于粒徑尺寸，其直徑通常在2到10納米之間。由于其量子限制效應，量子點的電子和空穴在三個維度上被限制，從而導致它們的能帶結構和光學性質顯著不同。尺寸較小的量子點會發射較短波長的光（例如藍光），而尺寸較大的量子點則會發射較長波長的光（例如紅光）。這種尺寸依賴的發光特性使得量子點在顯示技術中得到了廣泛應用，例如量子點作為背光的QD-LCD顯示器，量子點使其能夠提供更寬廣的色域5。
量子點技術的影響力仍在不斷擴展，量子點發光二極管、光電探測器、生物熒光標記技術的進步，以及量子點激光器和量子計算機的巨大應用前景，充分展示了量子點對科學與技術發展的迅速推動作用。
2010年代是量子點顯示技術的初步商業化階段。三星、索尼等主要廠商紛紛推出基于量子點技術的電視產品，利用量子點背光技術顯著提高了液晶顯示器（LCD）的色域和亮度6。
進入2020年代，量子點顯示技術繼續快速發展。研究重點包括自發光量子點顯示器（QLED）以及OLED藍光結合的光轉換量子點直顯（QD-OLED）等等。同時，量子點技術也被引入柔性顯示器和可穿戴設備，推動顯示技術進入新紀元7。然而，在實際應用中，量子點產品仍然面臨高光強下可靠性差和小尺寸下轉換效率低的限制。因此，目前它們主要應用于背光和OLED等低光強產品，無法完全展現其在色彩等方面的優勢，尚未能真正成為直顯產品。
基于獨家的納米孔量子點（NPQD®）技術，賽富樂斯半導體科技有限公司（Saphlux, Inc.）首次實現了量子點直顯產品的突破。公司創造性地將Mini/Micro-LED芯片與量子點色轉換層原位集成（in-situ integration），并于2023年正式量產基于該技術的R系列量子點芯片。納米孔結構是量子點材料的天然容器，在提供充分有效光徑的同時，為量子點材料提供保護，為可靠性提供保障，是目前效率、量產可行性領先的量子點色轉換方案8。其轉換效率是傳統量子點色轉換方案的三倍，可靠性提升兩個數量級【圖2】。基于R系列量子點芯片，利亞德光電股份有限公司（Leyard Optoelectronic Co., Ltd.）與賽富樂斯共同研發了量子點直顯屏系列產品，將量子點直顯產品正式推向市場。自2024年起，Mini/Micro-LED自發光（直顯）量子點直顯大屏正式開啟商業化進程，引領量子點顯示科技進入新時代。

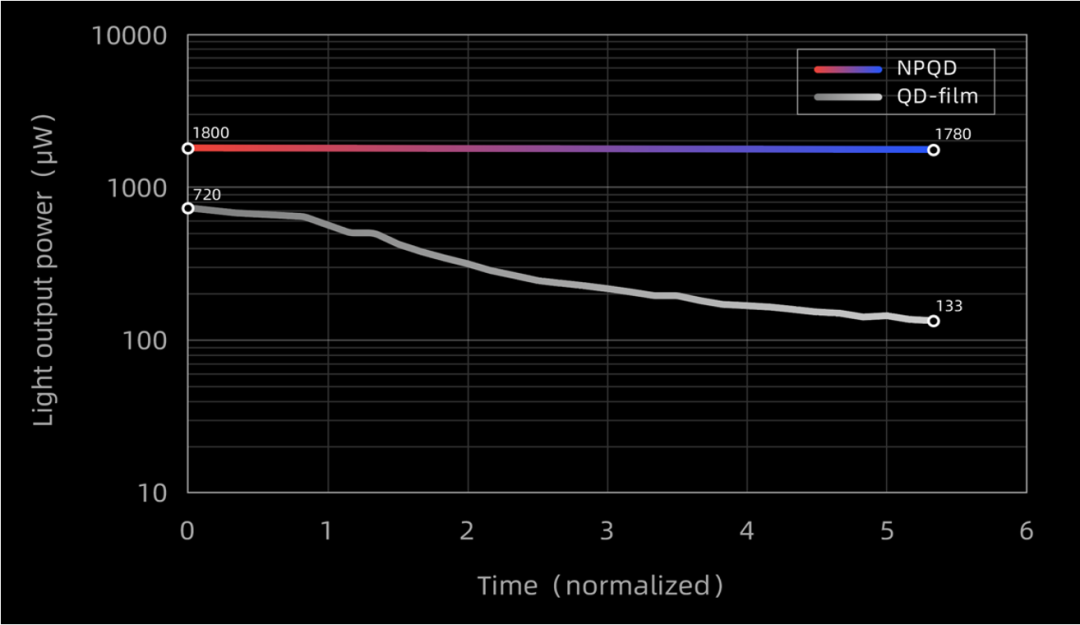

圖2 納米孔量子點（NPQD®）與量子點膜色轉換效率對比數據9
一、量子點直顯屏優勢及特點總覽
表1 量子點直顯屏優勢及特點總覽
二、量子點直顯屏優勢詳解
可視角度
可視角度是衡量任何商顯屏幕優劣的重要標準之一。考慮到此類屏幕的應用場景，如會議室、演出場館、展廳和商業中心等，通常人員眾多且位置分散，需要從不同角度同時觀看屏幕。因此，屏幕需要具有足夠大的可視角度，并保證各角度觀看的畫面色彩與亮度一致。
對于傳統直顯屏而言，在不同視角，尤其是大視角下保持色彩一致，色準依舊是最主要的挑戰之一。由于傳統直顯屏通常采用磷化鋁銦鎵紅光芯片，與氮化鎵材料的藍綠光芯片不同，材質自身折射率等性質不同導致了芯片層級的出光角度差異10。整屏顯示效果表明，傳統磷化鋁銦鎵紅光芯片在大角度下亮度不足，導致屏幕整體從大角度觀看時色彩偏青色。
1.大視角下15倍色準提升
將量子點直顯屏與封裝配置相同傳統直顯屏進行直接對比測試時，在大角度下，量子點直顯屏色溫變化比傳統直顯屏小15倍【圖4】，即顯示的色準提升了15倍。經充分發揮三色光型一致的優勢，量子點直顯屏水平與垂直可視角皆達到170?【圖4】。

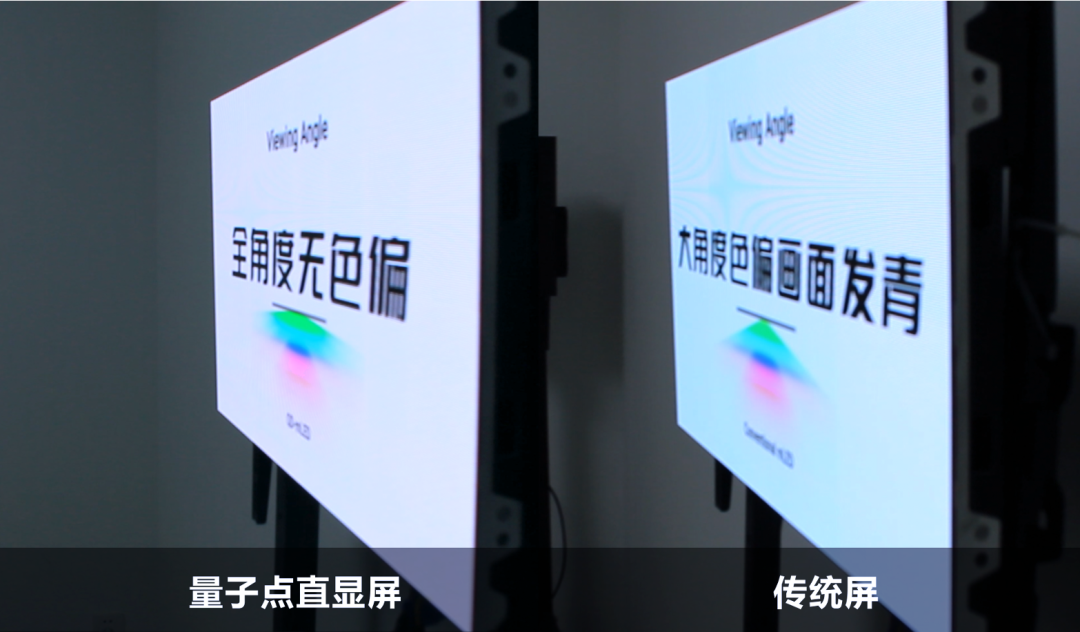

圖3 大角度下白光畫面色偏對比實拍

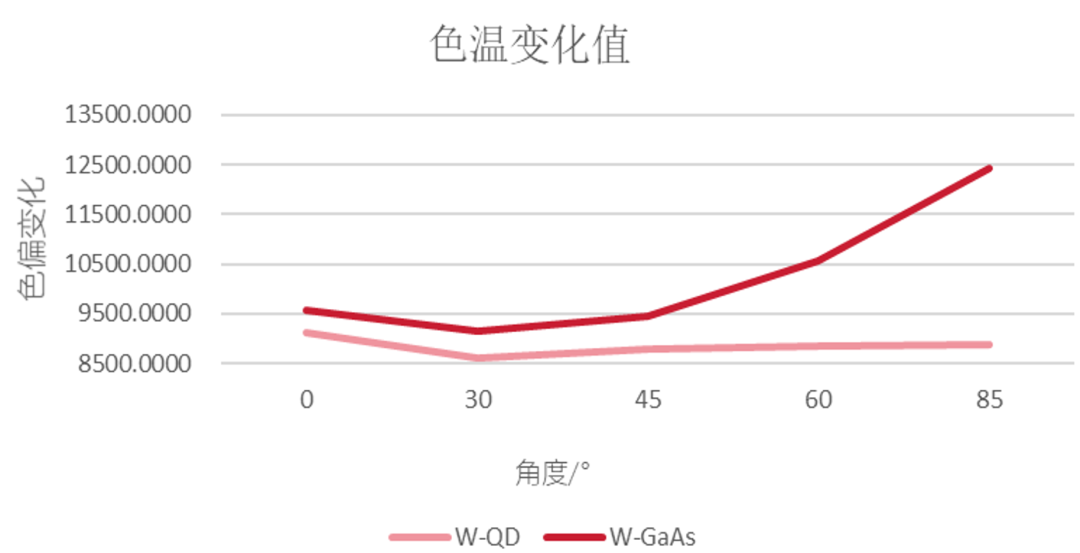

圖4 隨角度變化色溫變化值對比
2.各視角色彩不變
量子點直顯屏系列產品中采用的量子點紅光芯片可以有效解決紅光光型不一致的問題。量子點紅光芯片采用了氮化鎵材料的納米孔量子點色轉化層加同材料藍光LED的色轉換方案，制成與藍綠芯片材料一致的量子點紅光芯片。該紅光芯片與藍綠結合后，在量子點直顯屏中，三色芯片光源所散發的朗伯體光型接近一致【圖5】。經過實際測量，在0?（正面視角）、30?、45?、60?、85?所得色溫測量結果，量子點直顯屏色溫偏移值均小于傳統直顯屏【表2】 。
圖5 量子點直顯屏三色光型與傳統直顯屏對比
表2 量子點直顯屏與傳統直顯屏白平衡畫面下不同角度色溫對比
色彩表現
Mini/Micro-LED直顯屏具有單顆像素受獨立控制、自發光的特性。該特性確保了相較于其他顯示技術路線如TFT，LCD等的更高對比度色彩表現。除顯示技術路線類型、封裝方式及調試校準之外，Mini/Micro-LED芯片自身的特性決定了直顯屏色彩表現的上限。量子點直顯屏系列產品中所采用的量子點紅光芯片從本質上將直顯屏的色彩表現提升至全新高度。
1.更廣色域
直顯屏需要能夠顯示出廣泛的色域，以滿足高品質顯示的需求。
量子點紅光芯片相較于傳統磷化鋁銦鎵紅光芯片具有更飽滿的紅光色點，波長可達到超630nm甚至更高，接近Rec. 2020紅光色點范圍。采用該紅光芯片的量子點直顯屏達成88.8% Rec. 2020色域標準覆蓋【圖6】，高于傳統直顯屏。
圖6 量子點直顯屏色域數據
2.紅光一致性更佳
為了保障直顯屏的高色彩一致性，需要所有像素點在不同的工作條件下能顯示出一致的色彩。這包括制作直顯屏用到的不同批次的LED芯片之間的波長一致性，以及同一屏幕上各個像素點的色彩一致性。由于LED芯片的生產過程中存在一些微小的差異，這可能導致顯示屏上出現色差11。
傳統直顯屏中采用的紅光LED材料為磷化鋁銦鎵，與藍綠LED芯片所采用的氮化鎵材料不同。材料的不同會導致了芯片發光波長隨溫度變化及電流變化的敏感程度不同。量子點作為當前非常優秀的色彩表現材料，其發光波長由自身尺寸決定，具有極高的穩定性和均一性12。通過采用具有納米孔結構的氮化鎵材質容納量子點來實現色轉換層，并將這一色轉換層與同材質的藍光LED進行芯片上的同位鍵合，量子點紅光芯片顯著提升了量子點直顯屏系列產品的色彩一致性。
研究表明，人眼可以分辨任何大于2nm波長的微弱色彩變化13。對于浮動超過4nm的傳統磷化鋁銦鎵紅光而言，人眼可以輕易觀測到由“深紅”到“淺紅”的細微區別，導致整屏色彩不均。經由量子點賦能的紅光芯片具有極高的波長一致性，波長浮動小于2nm【圖7】【圖8】，經分選組裝成屏后，整屏波長浮動小于0.2nm，確保屏幕色彩的均勻性及一致性。

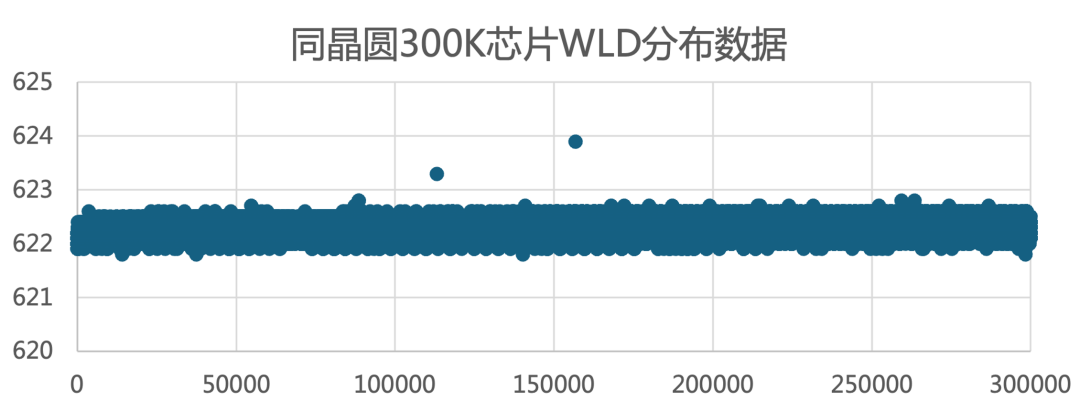

圖7 R系列量子點紅光芯片同晶圓300K芯片WLD分布數據
圖8 R系列量子點紅光芯片500片晶圓WLD分布數據
3.色彩穩定性
直顯屏需要在不同的工作條件下（如溫度變化、使用時間的增加）保持色彩穩定。傳統紅光LED芯片的光輸出和色彩隨溫度和時間變化而產生變化，影響顯示屏的色彩穩定性14。
量子點直顯屏系列產品相比于傳統直顯屏對溫度變化更不敏感，其由開機溫度引起的色彩均一性差異低20%【圖9】【圖10】。

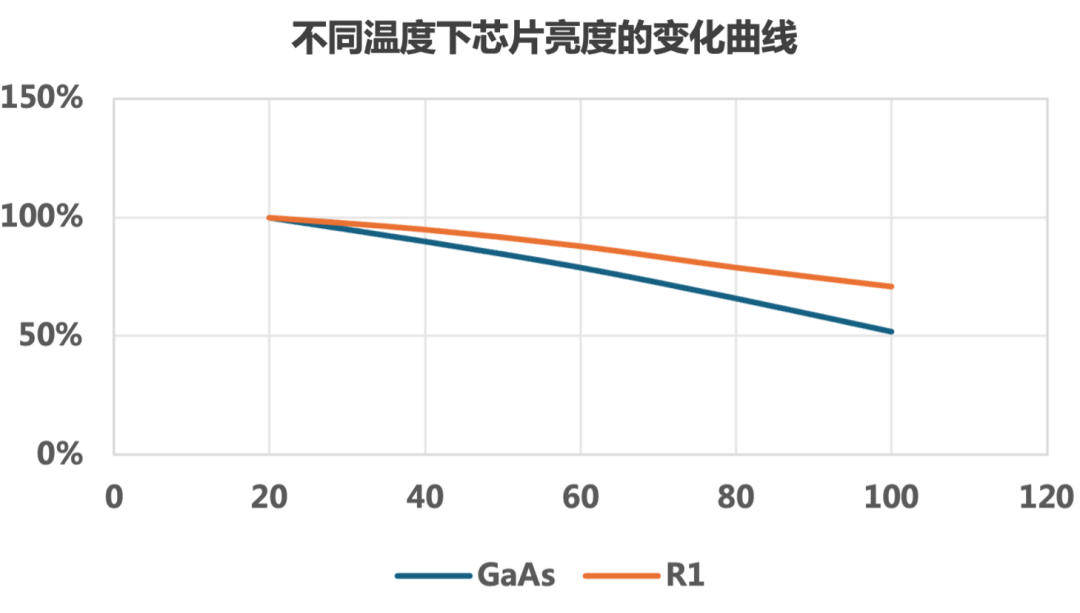

圖9 量子點紅光芯片與GaAs紅光芯片不同溫度下亮度對比

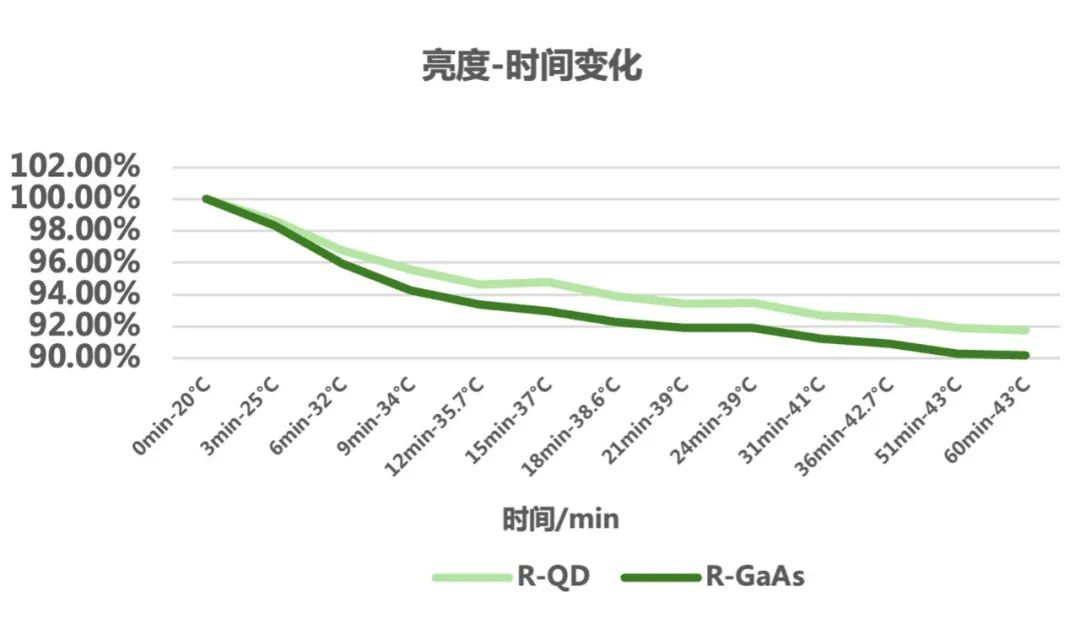

圖10 量子點紅光芯片與GaAs紅光芯片隨開機時間亮度衰減對比
產品生產與使用環保
隨著科技與制造業產業鏈的不斷升級完善，環境問題作為企業社會責任的重要部分成為了發展經濟過程中不可或缺的重點關注問題。我國倡導可持續發展的道路，不以犧牲環境為代價換取經濟的擴張，故而在現在的產業問題里，尤其注重提升綠色環保意識，減少環境有害問題的協調工作，因此有害物質的產生和清除，也成為了重要管控問題。
1.無砷環保新標準
在傳統led顯示屏的制備過程中，通常采用砷化鎵基作為紅光材料，氮化鎵基作為藍綠光材料。砷化鎵基紅光芯片的制備過程中，砷化鎵和磷烷為不可或缺的生長原材料，兩者具有劇毒性，國際衛生組織也將無機砷定義為一種有劇毒、潛在致癌的水資源污染物質15，對環境安全和人體健康會造成嚴重危害16。因此，在芯片廠商生產制備時，紅光芯片的生產也被納入了重要管控項目，需要進行資格獲批。量子點紅光芯片中采用了藍轉紅量子點色轉換方案，色轉換層采用了與藍綠芯片相同的氮化鎵材料，在制備紅光芯片過程中不會引入劇毒元素砷，制造過程環境友好且會降低報廢物質規范化處理的隱性成本，有利于下游各類LED顯示屏的生產制造。
為進一步佐證量子點紅光芯片采用的氮化鎵基底材料較常規芯片廠砷化鎵基底中砷（As）元素含量明顯更低的優勢，我們進行了兩種芯片的砷元素含量測試，檢測結果表明，在砷化鎵紅光芯片中，含有高達390mg/kg的劇毒元素砷，而在氮化鎵芯片中，則未發現砷元素的存在（檢出限為50mg/kg）【圖11】。

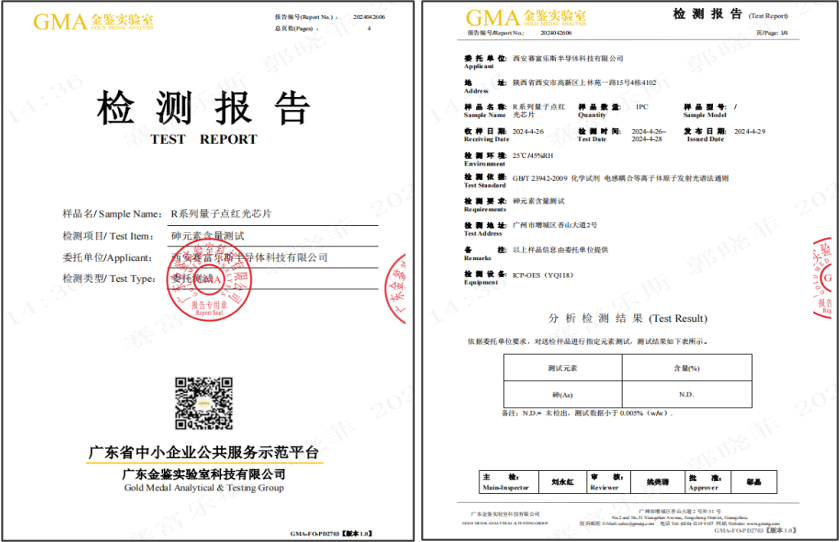

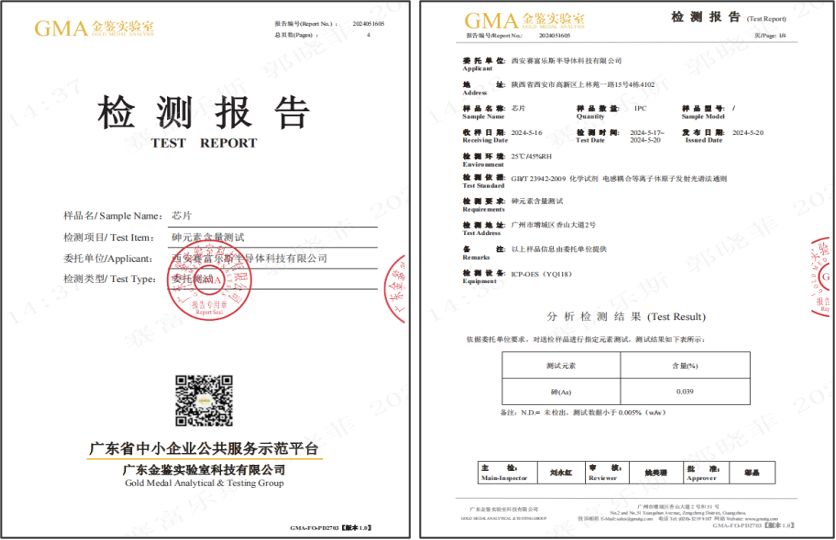

量子點紅光芯片砷含量測試報告
傳統GaAs紅光芯片砷含量測試報告
得益于量子點芯片的環保材料生產制備，使得LED顯示屏的生產過程對劇毒物質砷元素的管控也有了更優良的對策，也助力LED顯示屏廠及終端用戶在環保使用方面貫徹了企業社會責任。
使用穩定性
在多種新型顯示技術當中，Micro-LED 作為基于效率和穩定性極高的第三代半導體氮化鎵材料的照明與顯示技術，有著不可替代的作用。Micro-LED 用于顯示，與液晶顯示器和OLED 顯示器相比，Micro-LED的發光效率高，亮度大，對比度高，響應時間短，溫度可靠性高，抗沖擊性好且壽命長 。作為自發光的微小顯示像元，Micro-LED 完全不需要依賴背光源模塊（ BLU ），因而使得系統的電路得到全面的簡化，不僅光利用率有顯著提升，且成本更為降低。光效的提升與光路的簡化，帶來的是系統功耗的顯著降低及重量與體積的大幅縮減，進而使得電池的使用時限更長、發熱量更低并且延長產品壽命。同時，因氮化鎵材料具有的高穩定性， 使得Micro - LED 可以在高溫、低溫、潮濕、有毒、超低壓、太空輻射等極端的環境中長時間工作。
1.更優散熱表現
散熱能力強：量子點紅光芯片采用氮化鎵材料，散熱能力為260W/(m·K)，比作為散熱器的鋁合金的167W/(m·K)還要高，極高的散熱能力有助于快速將LED芯片核心部分的熱量傳導至箱體結構，進而快速被吸收，達到降溫的效果，所以量子點直顯屏持續工作后，溫度升高的度數（15℃）比普通直顯屏溫升（23℃）要小得多。普通直顯采用的砷化鎵散熱能力（0.46）較差，顯示屏持續點亮后，LED芯片核心部分的熱量無法得到有效傳導吸收17，持續累計熱量會造成屏體表面更多升溫?？偨Y(jié)而言，在功率相同的情況下，氮化鎵器件的溫度低于砷化鎵器件，有利于可靠性相關表現。
2.更高芯片強度
氮化鎵作為無機晶體材料，物理和化學性質非常穩定，這將大大提高芯片的壽命與工作時的穩定性。
氮化鎵材料硬度高，其原子的化學鍵是高度離子化的氮化鎵化學鍵，強度為砷化鎵化學鍵的三倍，可在高溫和高電壓下進行長時間運作。氮化鎵擁有極穩定的化學性質以及1700℃的高熔點。相對而言，傳統紅光LED采用的砷化鎵材料機械強度較弱，更易碎裂。因其易揮發的物理性質，砷化鎵在一定條件下容易分解，使得制備過程相對復雜困難，需保證嚴格的化學計量比。
3.簡化驅動架構
傳統直顯屏由于RGB三色發光材料不同，藍綠和紅光的驅動電壓不同，如果采用共陽架構驅動，紅光需要提供更大的配阻，配阻分擔一部分電壓，將紅光驅動電壓降低1V左右，這部分配阻會增加系統整體的功耗，也會增加系統的熱量和溫度。
同時，若采用共陰極驅動和目前傳統的直顯屏搭配使用同樣面臨挑戰。共陰極驅動需要采用雙路電壓驅動電源，電源、電路的架構復雜，需要更多的元器件實現兩路驅動電壓，使得整體驅動架構可靠性較低，安裝調試和售后維護面臨更高的成本。
量子點直顯屏系列產品統一了RGB三色光源的發光材質，不需要為紅光提供特殊低電壓。單電壓驅動的優點在于其電路結構簡單、元器件精簡、設計容錯率更高。這種簡單性使得單電壓驅動具有很高的可靠性，且安裝和調試都相對容易，有利于產品可靠性。
在LED顯示屏領域，單電壓驅動的應用非常廣泛。傳統的LED驅動電路需要兩個電源電壓，一個用來驅動LED燈，另一個用來驅動電路中的電子元件。單電壓驅動僅需要一個電源電壓，可以直接驅動LED燈，減少了電路的復雜性，提高了驅動效率和可靠性。在電池管理系統中，單電壓驅動也扮演著重要角色?，F(xiàn)代電子設備中大量使用鋰離子電池，其電壓通常在3V至4.2V之間。單電壓驅動可以直接從電池中獲取電源電壓，無需額外的電源，降低電路復雜度，延長電池壽命，提高工作效率。單電壓電路設計容錯率更高，故障更易排查和解決，降低售后維護難度。
三 、量子點直顯屏系列產品規格
表3 量子點直顯屏系列產品規格
圖12 量子點直顯箱體尺寸示意圖
四 、量子點直顯屏可靠性表現
考慮到商顯直顯屏應用場景的多樣性，可靠性的考量尤為關鍵。當外界環境的溫度、濕度、污染和震動等超出LED顯示屏的承受范圍，或者顯示屏設計的抗外界環境因素閾值過低時，都會導致顯示屏失效。尤其是小間距LED顯示屏，對外界環境因素更為敏感，更容易出現失效問題。LED顯示屏需要具備如防震、防撞、防潮、正面防水和防塵等關鍵性能。屏幕可靠性對以下幾點會產生直接影響：
產品壽命：可靠性直接關系到產品的使用壽命。高可靠性的直顯屏可以在長期使用中保持穩定的性能，減少故障率，延長顯示屏的使用壽命。
顯示效果：可靠性的提升可以確保顯示屏在不同環境條件下提供一致的顯示效果。避免因?yàn)榄h(huán)境變化而出現亮度不均、色彩失真等問題。
維護成本：高可靠性的產品可以減少維護頻率和成本，降低因故障帶來的維修和更換成本，從而提高用戶的投資回報率18。
用戶體驗：穩定可靠的顯示效果是提升用戶體驗的重要因素?？煽康闹憋@屏可以在各種使用場景下提供高質量的視覺效果，滿足用戶的多種需求。
量子點Micro-LED作為新嶄露頭角的顯示技術，有關其可靠性的討論一直是業界和消費者關注的焦點。不同于在LED芯片上方附加量子點色轉換層的量子點膜和量子點線等思路，賽富樂斯獨家的NPQD®納米孔色轉換技術真正實現了“量子點In-Chip”（量子點與LED芯片一體）。通過氮化鎵納米多孔結構承載量子點，提供大有效光徑，實現高轉換效率，并且最大程度上延長量子點壽命。不同于使用附加有機色轉換層的方法，該技術使用無機材料承載量子點進行色轉換，從而保證顯示產品在各溫濕度條件下的出色可靠性。
目前首批4K量子點Microled直顯屏如今距投入使用已超18個月，經實際測量，該屏幕白光亮度較出廠時衰減約1.3%，白光色坐標（x： 0.275， y：0.300）相較出廠時無偏移，完全符合出廠標準【圖13】。在600尼特的正常使用下，量子點直顯模組連續點亮1000小時后無明顯衰減，預計壽命達到10，000小時?！緢D14】。
圖13 量子點直顯屏使用一年色彩表現實測數據

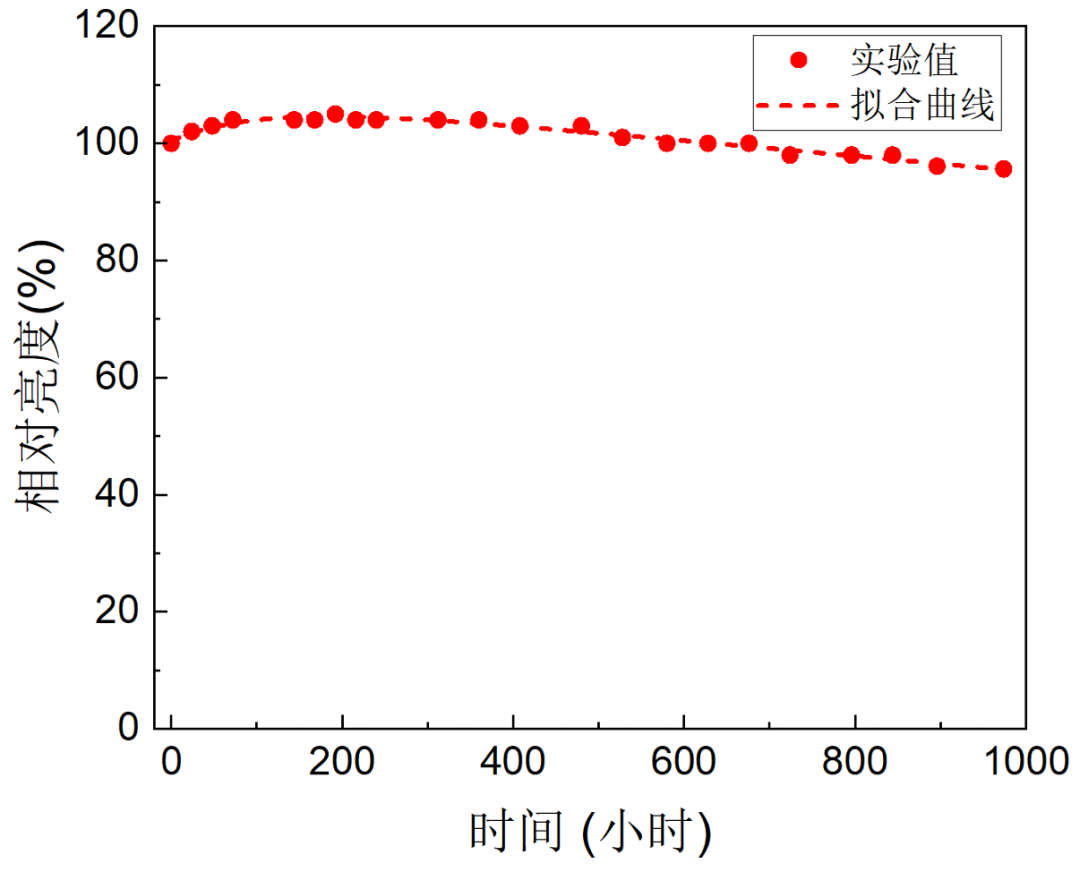

圖14 量子點直顯模組常溫常濕1000小時點亮可靠性數據
在初版量子點直顯屏產品的基礎上，賽富樂斯通過一年時間在芯片制造工藝上進行優化，進一步“升級”了顯示屏的可靠性和穩定性，當前的V3版本芯片及模組已經通過了各種常規可靠性檢測。檢測報告顯示，60℃/90%高溫高濕的條件下儲存1000小時，量子點直顯模組亮度衰減<2%，且進一步衰減曲線趨于穩定，試驗中和試驗后受試樣品外觀結構和功能均正常【圖15】。這一突破可保障產品在更嚴苛的各種環境場景中長時間使用的穩定性。

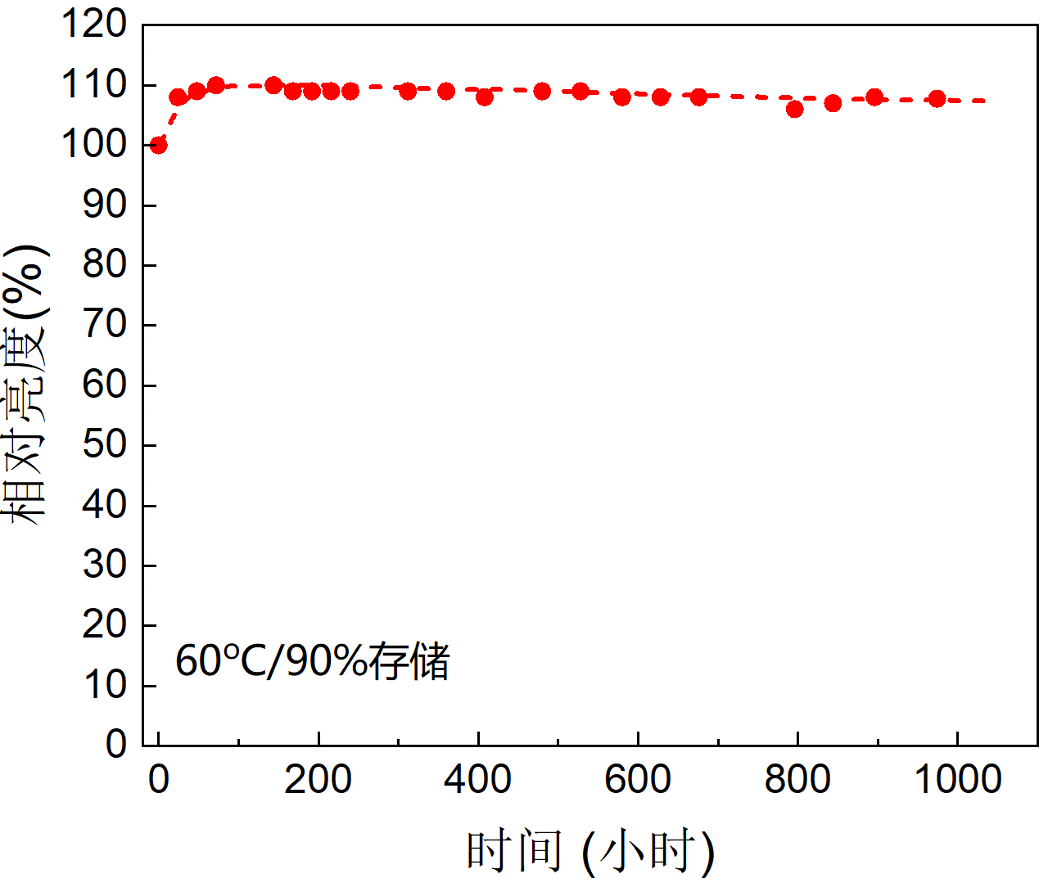

圖15 量子點直顯模組60℃/90%高溫高濕儲存1000小時可靠性數據
五 、量子點直顯屏應用場景與落地案例
2023年4月，利亞德與賽富樂斯于北京電影博物館聯合發布了全球首款4K 162英寸量子點 Micro-LED 直顯屏，這是量子點直顯產品首次出現在人們的視野中。
利亞德與賽富樂斯聯合發布4K 162英寸量子點 Micro-LED 直顯屏
時隔一年后，2024年4月利亞德于InfoComm展會展出了量子點直顯一體機產品，并于利亞德集團生態合作伙伴大會上正式發布了MG-QD量子點直顯系列產品。面市后的短短幾個月內，量子點直顯屏迅速贏得市場青睞，近千平米的產品已成功落地。量子點直顯大屏正堅定不移地朝著“實現終極顯示技術”的目標邁進。
（左）利亞德集團生態合作伙伴大會發布MG-QD系列量子點直顯系列產品
（右）利亞德于InfoComm展會展出量子點直顯一體機產品
量子點直顯屏作為先進的顯示技術，已在產品可靠性方面取得了顯著進展，成功通過了行業內最嚴苛的6090標準測試。這表明該產品能夠在不同的環境條件下保持穩定的性能，適用于各類室內顯示場景，從常規使用到高要求的應用場合。
量子點直顯屏系列產品具有模塊化設計，可以根據需求靈活拼接，提供從小型到大型的顯示解決方案。這種靈活性使其特別適合應用于高端家庭影院，在家庭環境中提供高質量的視聽效果。同時，該產品也能滿足更大規模的顯示需求，如在體育場館、購物中心及會議中心等大型公共場所中，提供廣泛的覆蓋范圍和色彩精準的視覺體驗。
與傳統直顯屏不同，量子點直顯屏采用了量子點紅光芯片，替代了傳統的AlInGaP紅光芯片。由于三色光型的一致性，該產品在色彩顯示方面具備較高的準確性，特別是在大角度觀看時優勢更加明顯。這種技術特點確保了無論觀眾站在屏幕的哪個位置，都能看到相同質量的圖像，適合應用于如大型會議廳、劇院、機場等需要廣泛視角覆蓋的場景。
此外，量子點直顯屏系列產品在大角度顯示方面的性能優勢，使其在新興應用領域中得到了廣泛認可。例如，該產品可用于沉浸式CAVE屏、XR虛擬影棚、直播間背景屏等場景，滿足了這些領域?qū)︼@示效果的一致性和色彩準確性的需求，確保在全角度拍攝過程中保持高水平的畫面質量。
綜上所述，量子點直顯屏系列產品憑借其在色彩還原度、視角一致性和可靠性方面的技術優勢，廣泛適用于各種顯示應用場景，從家庭到商業再到娛樂，提供了可靠的顯示解決方案【圖16】。

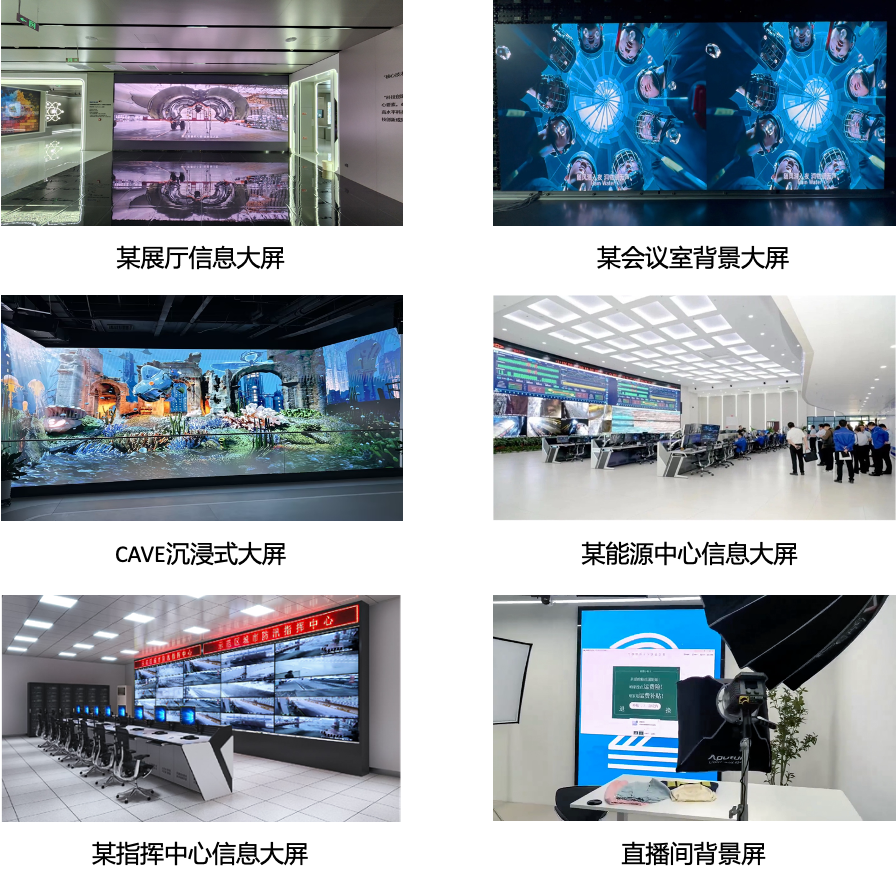

圖（組）16 量子點直顯屏落地場景案例
六、附錄（具體內容請查閱白皮書）
產品ISO質量認證
3C質量認證
Reach質量認證
RoHS質量認證
R系列量子點無砷檢測認證
傳統紅光芯片含砷檢測
P1.25 量子點直顯屏檢測報告（可提供其余點間距）
