在顯示技術不斷發展的當下，Micro LED 因其獨特的性能優勢逐漸成為研究的熱點。特別是在 AR 領域，其應用潛力備受關注。
Micro LED 以微米級的 LED 作為像素發光單元，具備高亮度、高對比度、高像素密度以及可拼接等眾多優勢，當前被視作最適配 AR 的顯示技術。
據了解，在現有的 AR 頭顯中，Micro OLED 憑借其在輕量化、高像素密度、對比度、響應時間以及功耗等方面的出色表現，逐漸成為近年來新發布 AR 頭顯的主流顯示方案。然而，由于在亮度方面存在不足，Micro OLED 主要搭配如 Birdbath、自由曲面等光利用率高但輕型化受限的光學方案，在頭顯效果方面，更適合室內環境的應用。而 Micro LED 通過硅基技術與微米級 LED 相結合，能夠滿足高像素密度、高亮度、低功耗等一系列 AR 頭顯的性能要求，還可以結合光波導光學方案，實現設備的輕型化。
所以，從應用需求的視角來看，AR 頭顯將會是 Micro LED 技術創新的最大推動力。特別是在蘋果取消 Micro LED 智能手表項目之后，這一需求變得更為關鍵和緊迫。
Micro LED 的各項參數表現出色，體積更為小巧。Micro LED 是基于 LED 的微型顯示技術，每個像素都能夠獨立發光，它有高密度和低密度的區分，應用于 ARVR 的是高密度 Micro LED，PPI＞2000，LED 顆粒尺寸僅 1 - 10μm。Micro LED 的核心優勢在于：其一，亮度極高（亮度可達十萬甚至百萬尼特，搭配衍射光波導入眼亮度能夠超過 1000nit 以上）；其二，響應速度極快（達到納秒級別）；其三，體積更小，適合消費級 AR（JBD Micro LED 全彩光機“蜂鳥”0.4cc，對比 LBS/Micro OLED 0.5 - 1cc，新型 LCOS/DLP 1 - 2cc），此外，還具有對比度高、色域廣、功耗低、使用壽命長等優點。
不過，AR Micro LED 也存在一些難點。
首先，AR Micro LED 不涉及巨量轉移技術：巨量轉移（將 LED 硅晶圓基板上生長的 Micro LED 轉移到驅動背板）是 Micro LED 量產制造的核心難題，對于轉移良率和精準度的要求極高。但由于 AR 顯示器面積較小，像素尺寸和間距只有幾微米，所以不涉及巨量轉移技術。
其次，存在 Micro LED 側壁效應：隨著 Micro LED 像素尺寸的縮小、芯片的周長面積比增大，導致側壁的表面復合增多，非輻射復合速率變大，進而使得光電效率下降。此外，在器件制備過程中的 ICP 刻蝕也會加重側壁缺陷，側壁效應會影響 Micro LED 的實際功耗表現。
再者，Micro LED 存在紅光效率低的問題：藍光、綠光 LED 是在藍寶石、碳化硅或硅襯底上生長 InGaN 等三元材料，紅光 LED 大多是在 GaAs 襯底上生長 ALGaInP 四元材料。相較于藍綠光，AlGaInP 紅光 Micro LED 尺寸減小導致效率下降更為顯著。通過材料創新（例如 InGaN 紅光 Micro LED ）和技術優化是解決這一問題的主要途徑。2023 年 10 月，JBD 宣布其 0.13 英寸 Micro LED 紅光芯片亮度突破 100 萬尼特大關。其中，新一代 AlGaInP 外延技術極大地減弱了 Micro LED 表面非輻射復合的影響，延緩了紅光 Micro LED 在＜5um 尺寸下的光效急劇衰減的趨勢，結合芯片鈍化技術，進一步突破了紅光尺寸效應的瓶頸。

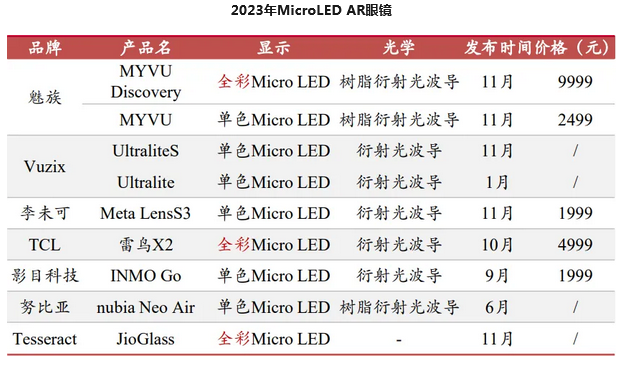

另外，Micro LED 全彩化技術復雜：全彩 Micro LED 量產難度大且成本高，應用產品較少。據 LEDinside 統計，2023 年有 9 款 Micro LED AR 眼鏡發布/上市（2022 年僅 3 款），其中 6 款是單色 Micro LED。當前 Micro LED 全彩化技術主要分為三類：合色技術、量子點技術和單片堆疊技術。
合色技術方面，目前在 AR 領域全彩 Micro LED 已量產的技術是合色技術。一是 X - Cube 合色（棱鏡合色）：R、G、B 三個單色面板分別固定在 X - cube（棱鏡）三個面，三色通過 X - cube 合色后通過第四個面發出，并由一組微透鏡準直和投射，X - cube 方案模組體積小于 1.4cc。二是光波導合色：使用 R、G、B 三個獨立單色光機進行合色，一般搭配多層光波導/多個波導耦入口實現合色。
量子點技術方面，通過 UV/藍光 LED 發光激發量子點或熒光粉材料實現色彩轉換，由于熒光粉粒徑較大，一般采用量子點，量子點被激發后易于調控出射光的發射波長，可以發出 RGB 三色光，通過色彩配比實現全彩化。由于量子點具有較窄的半峰寬和較寬的吸收光譜，且發光效率很高，因此顯示的色彩純度和飽和度較高。但目前量子化技術實際應用面臨材料穩定性差、壽命短、顏色均勻性不佳等問題。

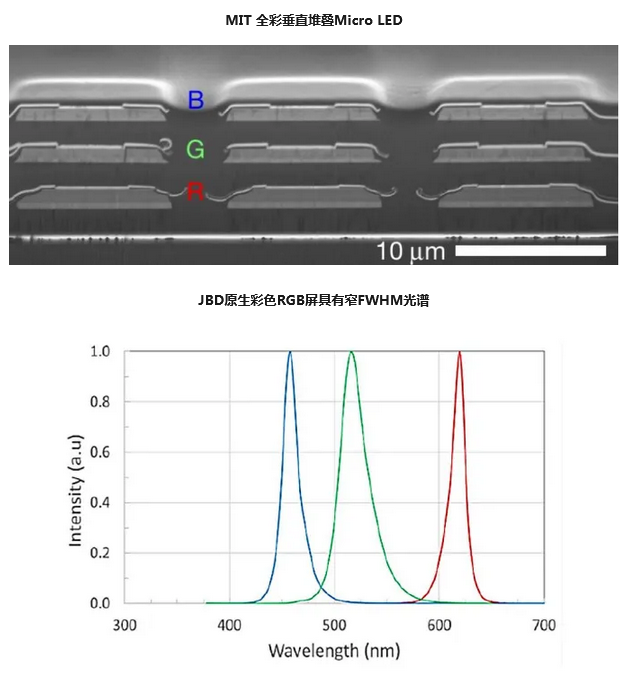

單片堆疊技術方面，單片式全彩 Micro LED 具備更廣泛的應用價值，視場角更大、光機體積更小，簡化了 AR 眼鏡系統級集成，減少了光學損耗，可實現更高的波導準直效率。比如，2023 年 2 月 MIT 團隊使用二維材料層轉移開發出全彩垂直堆疊 Micro LED，陣列密度達 5100PPI，尺寸僅 4μm，堆疊結構高度 9μm；2023 年 8 月 JBD 發布全球首款 0.22 英寸 2K 分辨率單片全彩垂直堆疊 Micro LED 原型 Phoenix，Phoenix 原型疊層總厚度小于 5μm，可最大限度地減少腔體內的吸收損耗，加上原生外延材料能夠發出高通量密度的光，最終可實現高達 100 萬尼特亮度，此外，全原生色彩方案能夠?qū)崿F(xiàn)窄的半峰全寬 FWHM 光譜，色彩質量和純度更高，該原型計劃于 2025 年批量生產。
盡管 Micro LED 在 AR 領域的應用還面臨一些挑戰，但隨著技術的不斷進步和創新，相信這些問題都將逐步得到解決，為 AR 顯示帶來更為出色的體驗。
