8英寸Hybrid Bonding Micro-LED工藝通線
“Mini/Micro-LED技術產業應用峰會”邀請到秋水半導體董事長兼創始人蔣振宇博士，帶來了主題為《基于混合鍵合的無損Micro-LED芯片技術》的精彩報告，展示了秋水半導體8英寸混合鍵合的無損Micro-LED數字車燈芯片技術。特別提出8英寸先進半導體工藝制程是實現顯示超高良率制程的必由之路，與之匹配的混合鍵合技術是半導體異質集成的最佳橋梁，是Micro-LED光與電的完美連接，是打開Micro-LED千億級芯片市場的終極路徑。
蔣振宇博士的演講內容主要分為三部分：
一、無損Micro-LED技術。
二、混合鍵合 Hybrid Bonding 技術。
三、秋水基于8英寸混合鍵合技術的Micro-LED工藝通線。
01
無損Micro-LED技術
無損（Damage-free）Micro-LED技術路線構建了從根本上解決材料損傷的技術體系，開創了通過結構設計調控電流擴散，徹底解決了刻蝕等物理絕緣方式的材料損傷問題。
無損Micro-LED技術沒有材料損傷，是最高良率的技術解決方案，且與現有半導體工藝完全兼容。
02
混合鍵合 Hybrid Bonding 技術

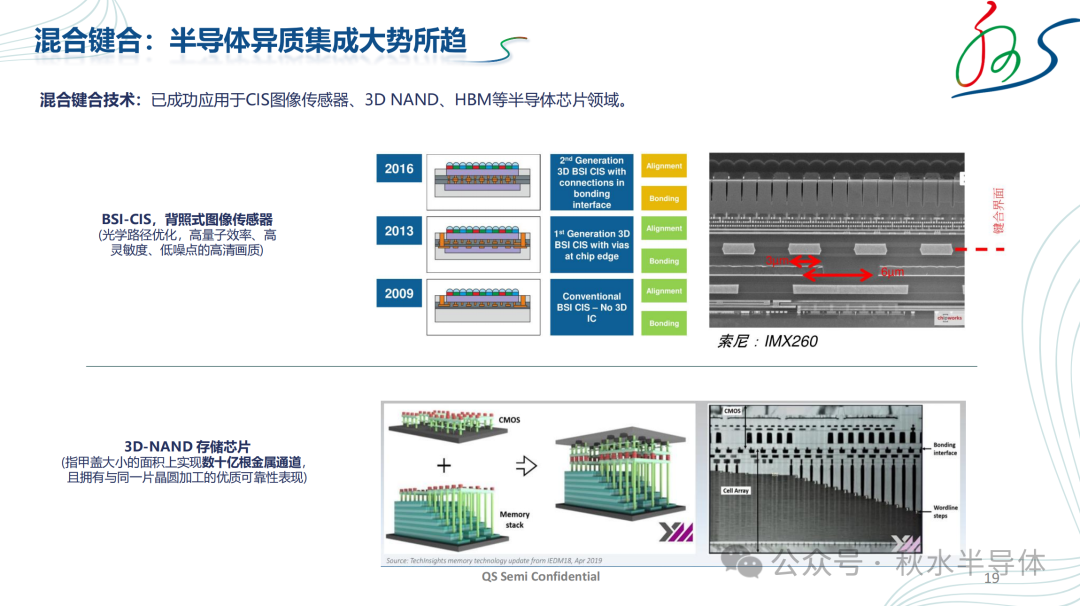

混合鍵合技術是推動半導體走向異質集成方向的最大推動力，已經成功應用于CIS、3DNAND、HBM等半導體芯片領域?；旌湘I合技術應用于Micro-LED芯片領域，可帶來多元化多層多色異質集成架構、PPI>20000超高分辨率、6N以上超高pixel良率和高穩定性，是全面升級Micro-LED芯片制程的最佳解決方案。
03
秋水基于8英寸混合鍵合技術的
Micro-LED工藝通線
秋水半導體打通了8英寸Micro-LED混合鍵合的關鍵技術環節，實現原子級平整界面控制，實現了>95%面積的完美貼合，率先實現8英寸Hybrid Bonding Micro-LED工藝通線，并完成數字車燈產品的封裝工藝打通和驅動點亮。
報告要點總結
Micro-LED微顯示領域上萬億消費市場嗷嗷待哺，千億級芯片市場需求因技術瓶頸被壓抑。
8英寸以上大尺寸半導體工藝制程是Micro-LED芯片量產的必由之路。
無損Micro-LED技術路線可徹底解決材料損傷問題及其帶來的量產難題。
混合鍵合是半導體異質集成的最佳橋梁，是Micro-LED光與電的完美連接。
秋水發布基于8英寸混合鍵合Micro-LED數字車燈芯片。
IFWS&SSLCHINA2024峰會展出的眾多新技術讓我們看到科技前沿成果。秋水發布基于8英寸混合鍵合的無損Micro-LED數字車燈芯片，該芯片的橫空出世將為大家?guī)砀嗾鸷承缘娜麦w驗。
秋水半導體
蘇州秋水半導體科技有限公司于2022年11月注冊成立，立足于創始人所開創的無損（Damage-free）Micro-LED芯片技術路線，融合8英寸半導體混合鍵合先進制程，從光、電、熱、力和穩定性五個維度，構建起連接微觀與宏觀的橋梁，從根本上解決Micro-LED技術中材料損傷大、光學效率低、制程良率低、彩色化困難等一系列核心關鍵問題，為全球客戶提供秋水獨有的Micro-LED芯片產品。
